Vo svete LED osvetlenia je otázka, či je možné použiť 2mm Dip LED diódy v sérii, témou, ktorá sa často objavuje medzi dizajnérmi, inžiniermi a fanúšikmi. Ako dodávateľ vysokokvalitných 2mm Dip LED som tu, aby som sa ponoril do tejto témy a poskytol vám komplexné informácie.
Pochopenie 2mm Dip LED
Predtým, ako preskúmame možnosť ich použitia v sérii, poďme najprv pochopiť, čo sú 2mm Dip LED diódy. Sú to priechodné LED diódy s priemerom 2 mm. Sú známe svojou kompaktnou veľkosťou, vďaka čomu sú vhodné pre širokú škálu aplikácií, od malých elektronických zariadení až po zložité návrhy osvetlenia. Na našej stránke nájdete rôzne tieto LED diódy, ako napr2 mm a menšie LED diódy. Tieto LED diódy sú dostupné v rôznych farbách, vrátane zelenej, červenej, bielej a jantárovej, pričom každá má svoje vlastné jedinečné elektrické charakteristiky a vizuálne efekty.
Elektrické charakteristiky 2mm Dip LED
Aby sme určili, či 2mm Dip LED môžu byť použité v sérii, musíme pochopiť ich elektrické vlastnosti. Kľúčovými parametrami, ktoré je potrebné zvážiť, sú priepustné napätie (Vf) a priepustný prúd (If). Dopredné napätie je napätie potrebné na to, aby LED viedla elektrinu a vyžarovala svetlo, zatiaľ čo dopredný prúd je množstvo prúdu, ktoré prechádza cez LED.

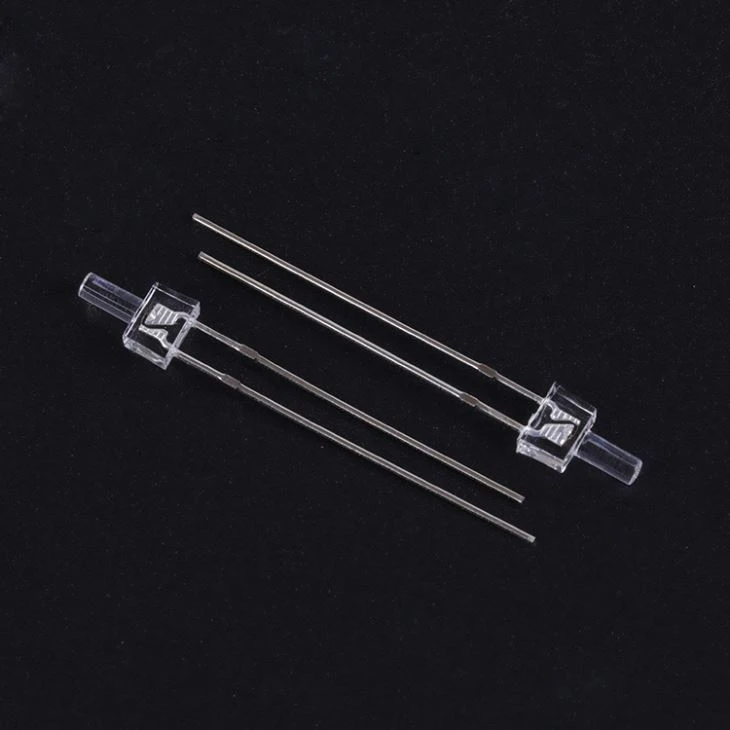

Napríklad typický2mm zelená LEDmôže mať priepustné napätie okolo 2,2 - 2,6 V a priepustný prúd 20 mA. Tieto hodnoty sa môžu líšiť v závislosti od konkrétneho modelu a výrobcu. A2mm vežová červená LEDmôže mať nižšie priepustné napätie, zvyčajne okolo 1,8 - 2,2 V. A2mm biela LEDmá zvyčajne vyššie priepustné napätie, často v rozmedzí 3 - 3,6V.
Použitie 2mm Dip LED v sérii: Základy
Keď sú LED zapojené do série, rovnaký prúd preteká cez každú LED a celkové napätie naprieč sériovou kombináciou je súčtom dopredných napätí každej jednotlivej LED. Napríklad, ak máte tri 2 mm zelené LED diódy s napätím v smere 2,4 V a zapojíte ich do série, celkové dopredné napätie potrebné pre kombináciu bude 2,4 V + 2,4 V + 2,4 V = 7,2 V.
Výhodou zapojenia LED do série je, že umožňuje napájať viacero LED diód jedným zdrojom prúdu. To môže zjednodušiť návrh obvodu a znížiť počet potrebných komponentov. To však tiež znamená, že ak jedna LED zlyhá (otvorí sa), celý sériový obvod prestane fungovať.
Výhody sériového pripojenia
- Zjednodušený obvod: Ako už bolo spomenuté, použitie LED v sérii môže zjednodušiť návrh obvodu. Potrebujete iba jeden prúdový obmedzovací odpor pre celý sériový reťazec, a nie samostatný odpor pre každú LED. To môže ušetriť miesto na doske s plošnými spojmi (PCB) a znížiť celkové náklady na projekt.
- Jednotný prúd: Keďže cez každú LED v sériovom obvode preteká rovnaký prúd, je pravdepodobnejšie, že jas LED bude rovnomerný. Toto je obzvlášť dôležité v aplikáciách, kde sa vyžaduje konzistentné osvetlenie, ako sú zobrazovacie panely alebo kontrolky.
Výzvy sériového pripojenia
- Požiadavky na napätie: Jednou z hlavných výziev používania LED v sérii je zvýšená požiadavka na napätie. Keď pridáte viac LED do sériového reťazca, celkové dopredné napätie sa zvýši. Musíte zabezpečiť, aby váš napájací zdroj poskytoval napätie, ktoré je dostatočne vysoké na pohon celej sériovej kombinácie. Napríklad, ak chcete pripojiť desať 2 mm bielych LED diód s napätím 3,2 V, budete potrebovať napájací zdroj, ktorý dokáže poskytnúť aspoň 32 V.
- Nesúlad LED: Ak v sériovom obvode nie sú dopredné napätia LED dobre prispôsobené, niektoré LED môžu prijímať viac napätia a prúdu ako iné. To môže viesť k nerovnomernému jasu a môže dokonca spôsobiť predčasné zlyhanie niektorých LED. Na minimalizáciu tohto problému je dôležité vybrať LED diódy s podobnými charakteristikami napätia v priepustnom smere.
Praktické úvahy
Pri použití 2mm Dip LED v sérii je potrebné mať na pamäti niekoľko praktických úvah:
- Obmedzenie prúdu: Aj pri použití LED v sérii je dôležité obmedziť prúd, aby sa zabránilo poškodeniu LED. V obvode môžete použiť odpor obmedzujúci prúd. Hodnotu odporu možno vypočítať pomocou Ohmovho zákona na základe napájacieho napätia, celkového priepustného napätia sériových LED a požadovaného priepustného prúdu.
- Odvod tepla: LED diódy generujú teplo, keď sa používajú. V sériovom obvode sa môže teplo generované každou LED sčítať, najmä ak je v reťazci veľa LED. Uistite sa, že váš obvod má správne mechanizmy na odvádzanie tepla, ako sú chladiče alebo ventilácia, aby sa zabránilo prehriatiu LED diód.
Príklady aplikácií
2mm Dip LED zapojené do série možno použiť v rôznych aplikáciách. Napríklad v malých indikátoroch pre elektronické zariadenia je možné použiť sériu týchto LED na vytvorenie vizuálnej indikácie stavu zariadenia. V dekoratívnom osvetlení séria1,8 mm vežová horná LED diódamôžu byť usporiadané tak, aby vytvorili jedinečný svetelný efekt.
Záver
Záverom možno povedať, že 2mm Dip LED môžu byť skutočne použité v sérii, ale vyžaduje si to starostlivé zváženie ich elektrických charakteristík, požiadaviek na napätie napájacieho zdroja a potenciálnych problémov, ako je nesúlad LED a rozptyl tepla. Pri správnom návrhu môže sériové pripojenie 2mm Dip LED ponúknuť jednoduchý a efektívny spôsob, ako dosiahnuť rovnomerné osvetlenie v rôznych aplikáciách.
Ak máte záujem o kúpu 2mm Dip LED pre vaše projekty, či už ich plánujete použiť v sérii alebo v iných konfiguráciách, sme tu, aby sme vám pomohli. Náš tím odborníkov vám môže poskytnúť podrobné informácie o produkte, pomôcť vám vybrať správne LED diódy pre vaše potreby a ponúknuť technickú podporu počas celého vášho projektu. Kontaktujte nás, aby ste začali diskusiu o obstarávaní a urobte prvý krok k tomu, aby ste svoje nápady v oblasti osvetlenia preniesli do života.
Referencie
- „Príručka LED“, ktorú vydal popredný výrobca polovodičov.
- Rôzne technické listy 2mm Dip LED od rôznych výrobcov.
